Case Study: Bezpieczna Publikacja Usług (Zero Trust, Cloudflare Tunnels & SSO)

📌 Cel projektu

Celem projektu było zaprojektowanie i wdrożenie bezpiecznej architektury dla usług utrzymywanych w środowisku Home Lab (Proxmox VE), umożliwiającej dostęp z dowolnego miejsca na świecie.

Głównym wyzwaniem technologicznym był brak publicznego adresu IP (połączenie z internetem przez operatora stosującego CGNAT/internet radiowy). Dodatkowo, architektura musiała spełniać założenia modelu Zero Trust, wymuszając uwierzytelnianie wieloskładnikowe (MFA) dla każdej usługi – nawet dla tych, które natywnie nie posiadają panelu logowania.

🛠 Wykorzystany Tech Stack

• Infrastruktura: Proxmox VE -> Ubuntu Server 24.04 LTS (VM dedykowana jako Gateway)
• Kompilacja i Orkiestracja: Docker & Docker Compose
• Zarządzanie ruchem brzegowym: Cloudflare Tunnels (cloudflared)
• Reverse Proxy / Ingress: Nginx Proxy Manager (NPM)
• Identity Provider (IdP) & SSO: Authentik (korzystający z PostgreSQL i Redis)
• Aplikacja testowa: Homer (Dashboard)

---

🏗 Architektura i Przepływ Ruchu

Zrezygnowano z tradycyjnego podejścia (przekierowanie portów na routerze i wystawienie usług na portach 80/443) na rzecz bezpiecznego, szyfrowanego tunelu wychodzącego.

Przepływ żądania HTTP/HTTPS:

1. Request: Użytkownik łączy się z adresem https://homer.gbanaszak.pl.
2. Edge Network: Ruch trafia na serwery brzegowe Cloudflare (gdzie aplikowany jest certyfikat SSL i podstawowy WAF).
3. Szyfrowany Tunel: Żądanie przesyłane jest przez Cloudflare Tunnel do demona cloudflared działającego w mojej sieci lokalnej. Żadne porty wejściowe (Inbound) nie są otwarte na firewallu domowym.
4. Reverse Proxy: cloudflared przekazuje ruch wewnętrznie do Nginx Proxy Managera (NPM).
5. Forward Authentication (MFA Check): NPM zatrzymuje żądanie i weryfikuje u usługi Authentik, czy użytkownik posiada ważną sesję.
   • Brak sesji: Użytkownik jest przekierowywany na stronę logowania auth.gbanaszak.pl i musi podać login, hasło oraz kod TOTP.
   • Sesja ważna: Authentik wydaje polecenie przepuszczenia ruchu.
6. Dostęp do usługi: Nginx przekazuje ruch do właściwego kontenera (Homer), który natywnie nie posiada żadnych zabezpieczeń.

---

🛡 Kluczowe Rozwiązania i Rozwiązywanie Problemów

Podczas wdrożenia zmierzyłem się z kilkoma rzeczywistymi problemami inżynieryjnymi, które z powodzeniem rozwiązałem:

1. Ominięcie CGNAT (Carrier-grade NAT)

Z powodu braku publicznego adresu IP, standardowa usługa DDNS i Port Forwarding były niemożliwe do zastosowania. Wdrożyłem Cloudflare Zero Trust Tunnels, łącząc moją sieć z chmurą za pomocą agenta, co całkowicie zamaskowało moje publiczne IP (ochrona przed skanowaniem portów i atakami DDoS).

2. Forward Authentication dla aplikacji "Legacy"

Wdrożyłem aplikację Homer, która domyślnie jest całkowicie otwarta. Dzięki zastosowaniu oficjalnych skryptów integrujących Authentik z blokami location w Nginx Proxy Managerze, nałożyłem globalną warstwę SSO i MFA. Żaden pakiet nie dotrze do kontenera docelowego bez weryfikacji tożsamości.

3. Debugowanie środowisk Linux / Docker

• Zdiagnozowałem i naprawiłem problem z brakiem łączności zewnętrznej maszyny wirtualnej, modyfikując pliki konfiguracyjne Netplan (dodanie serwerów DNS dla statycznego IP).
• Rozwiązałem problem z błędami uprawnień (Permission denied) podczas inicjalizacji kontenera Authentik Worker. Kontener (ze względów bezpieczeństwa) działał jako użytkownik niebędący rootem. Użyłem polecenia chown -R 1000:1000 na zamontowanych wolumenach (Volumes) na hoście, dostosowując uprawnienia do wymogów bezpieczeństwa Dockera.

---

📸 Dokumentacja Wizualna (Proof of Work)

Poniżej przedstawiam kluczowe etapy zrealizowanego wdrożenia. Ze względu na obszerną dokumentację zdjęciową, zrzuty ekranu zostały pogrupowane i ukryte w rozwijanych sekcjach – kliknij w wybrany etap, aby zobaczyć szczegóły.

1. Konfiguracja Cloudflare Tunnels i testowanie łączności

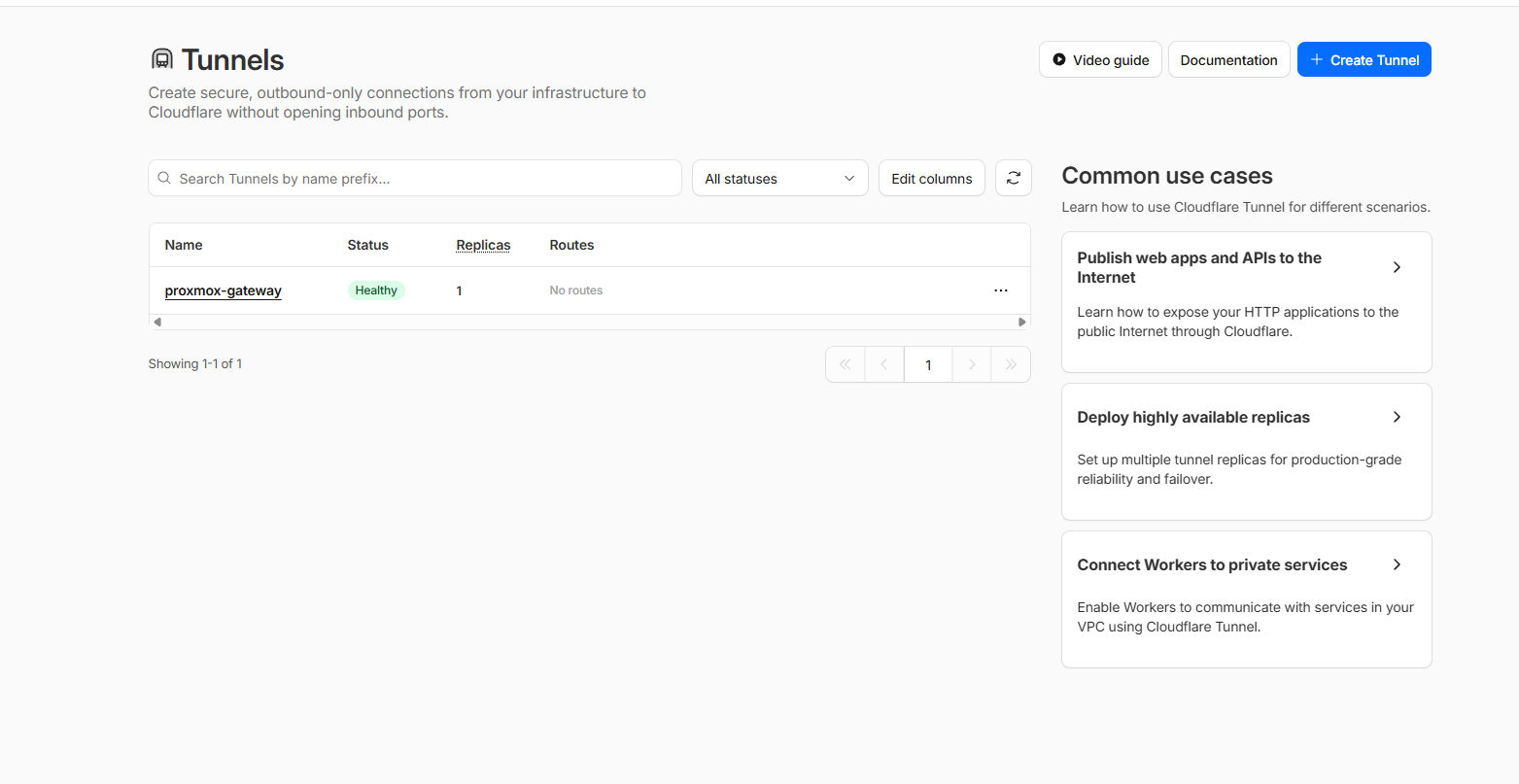

Krok 1: Utworzenie nowego tunelu w panelu Cloudflare Zero Trust:

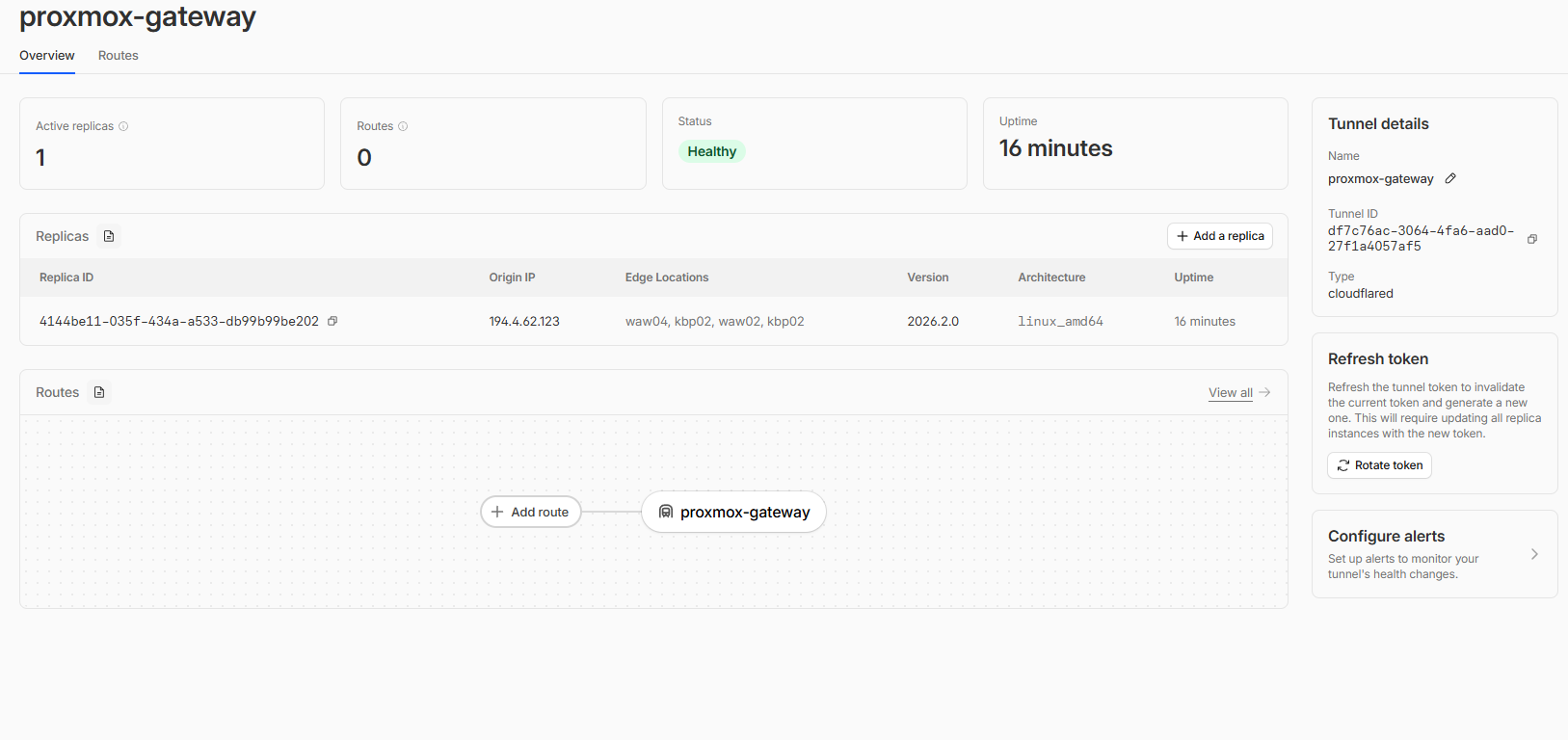

Krok 2: Weryfikacja statusu i szczegółów utworzonego tunelu:

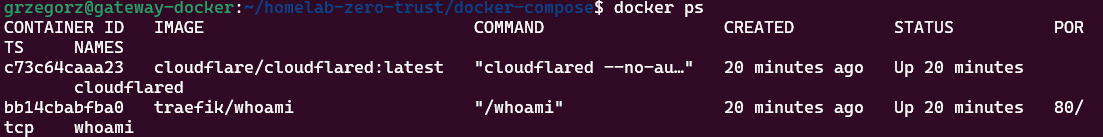

Krok 3: Uruchomienie pierwszych kontenerów (agent cloudflared oraz testowa aplikacja whoami):

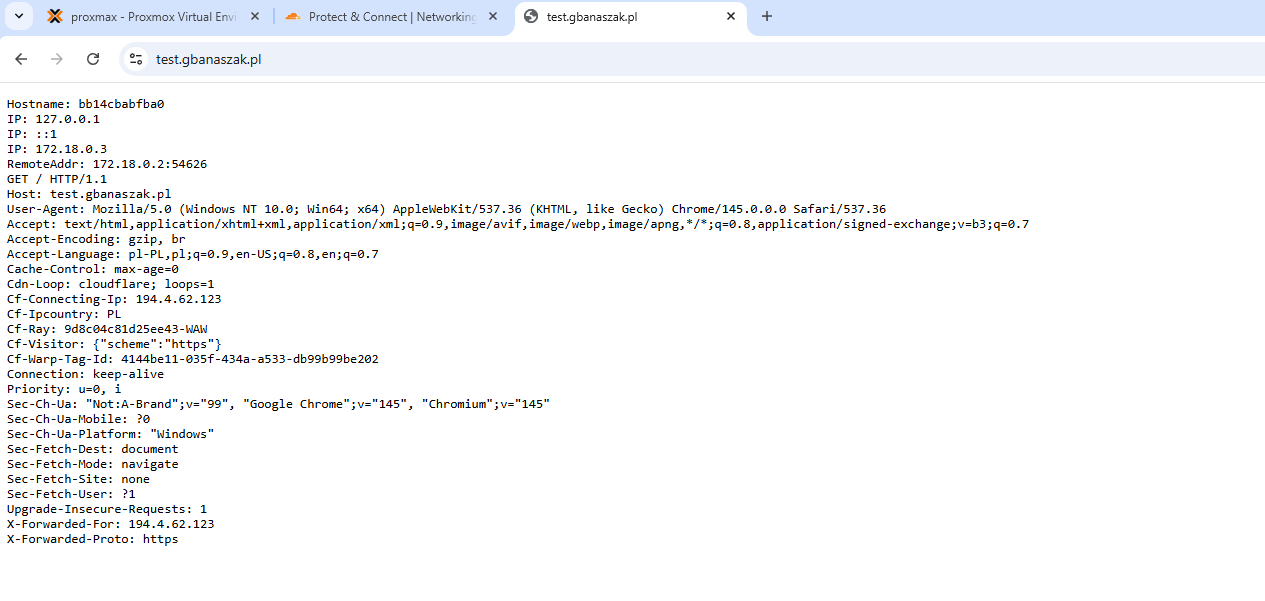

Krok 4: Pomyślny test połączenia z kontenerem whoami przez wystawiony tunel:

2. Uruchomienie i konfiguracja Nginx Proxy Manager (NPM)

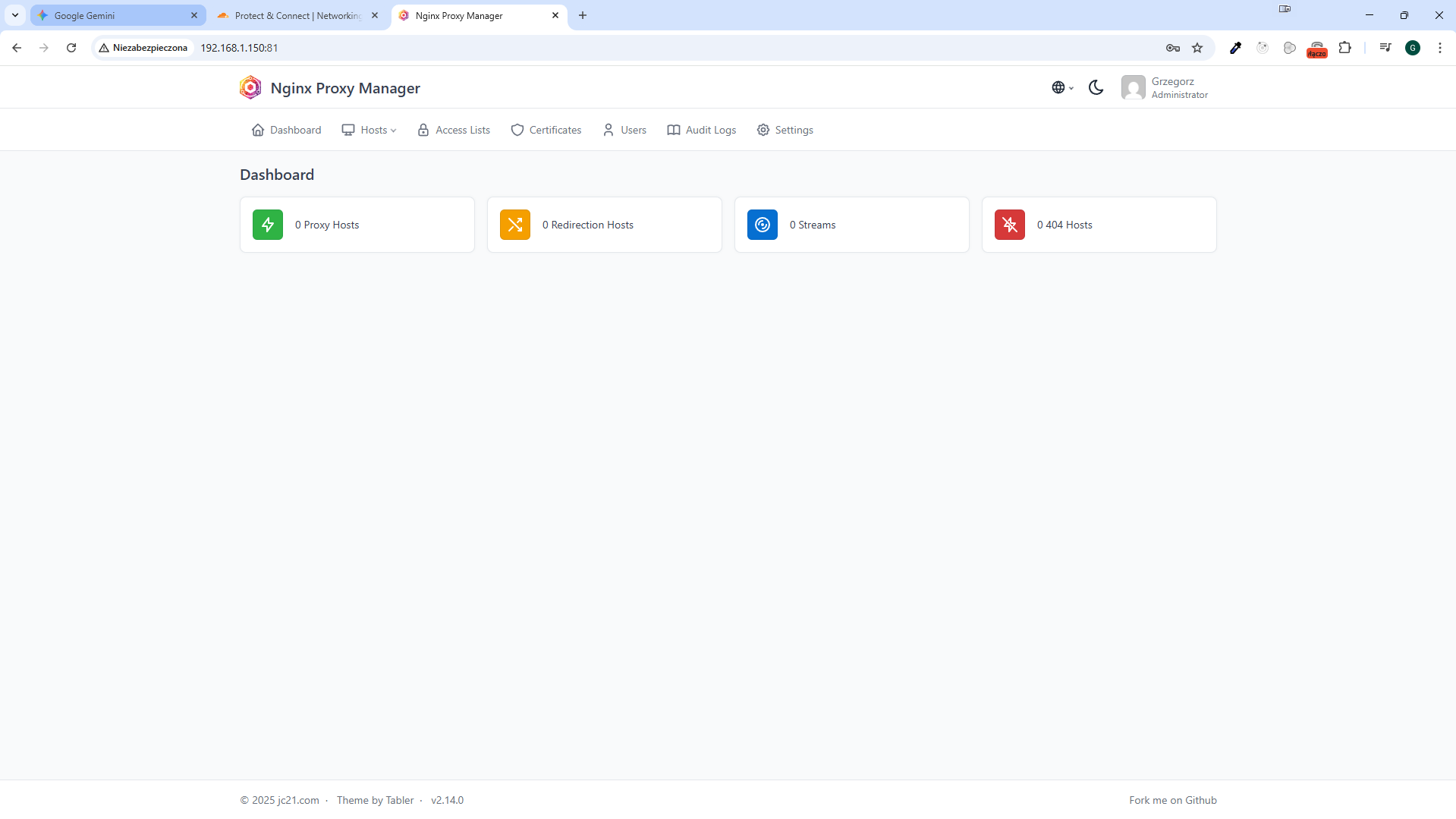

Krok 1: Utworzenie i uruchomienie instancji Nginx Proxy Managera:

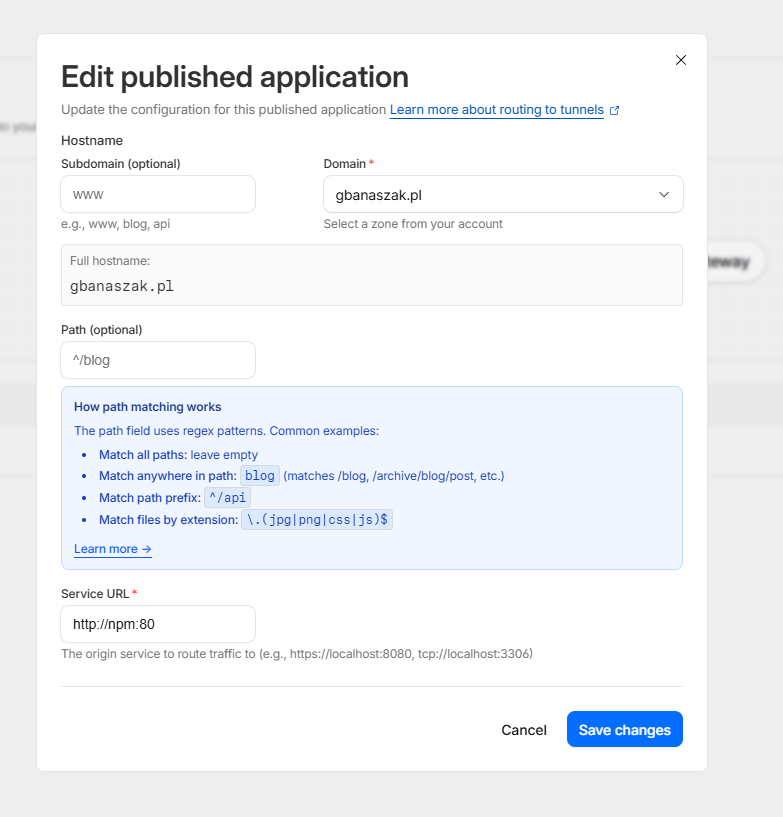

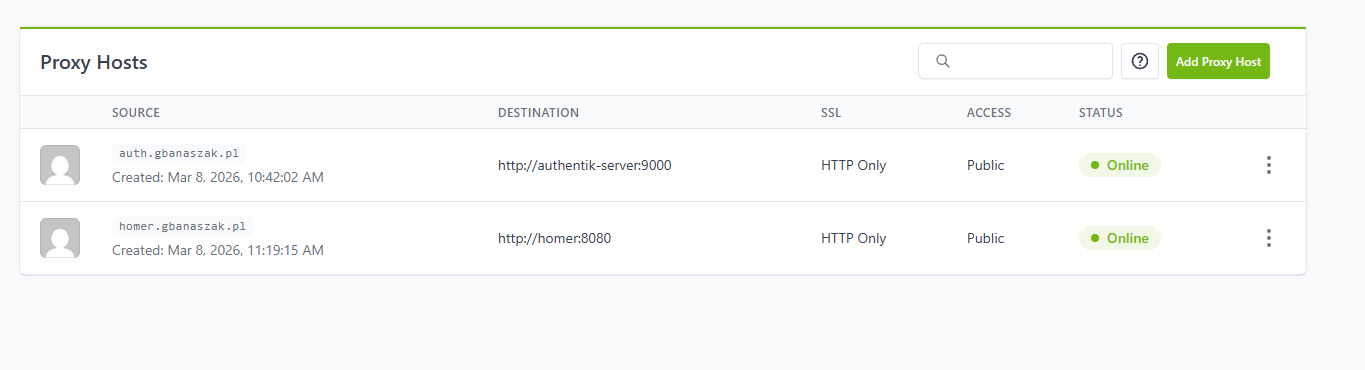

Krok 2: Konfiguracja proxy hostów i reguł przekierowań w panelu NPM:

3. Wdrożenie Identity Provider (Authentik)

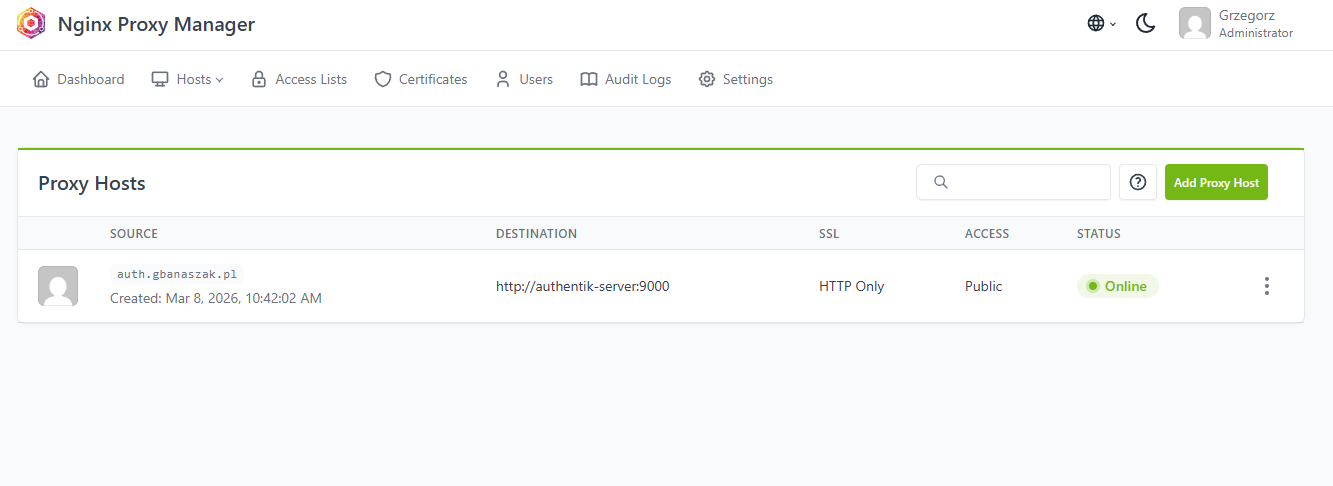

Krok 1: Konfiguracja rekordów DNS dla usług Authentik w panelu Cloudflare (część 1):

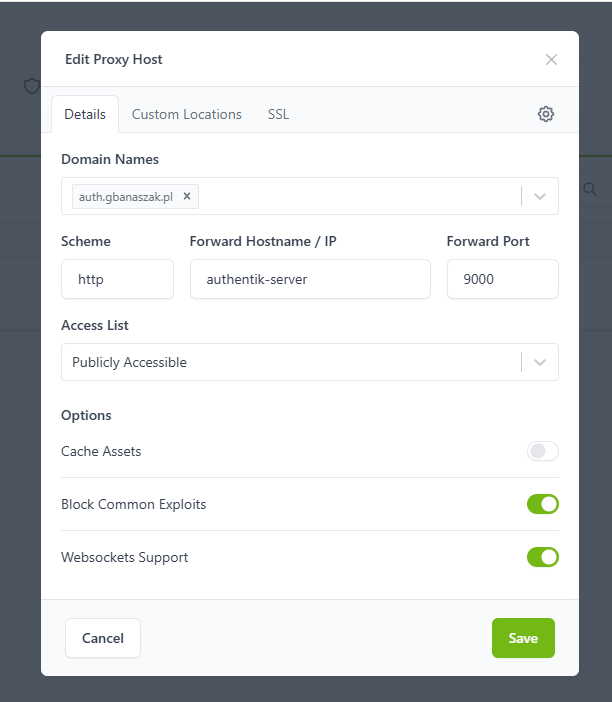

Krok 2: Konfiguracja rekordów DNS dla usług Authentik (część 2):

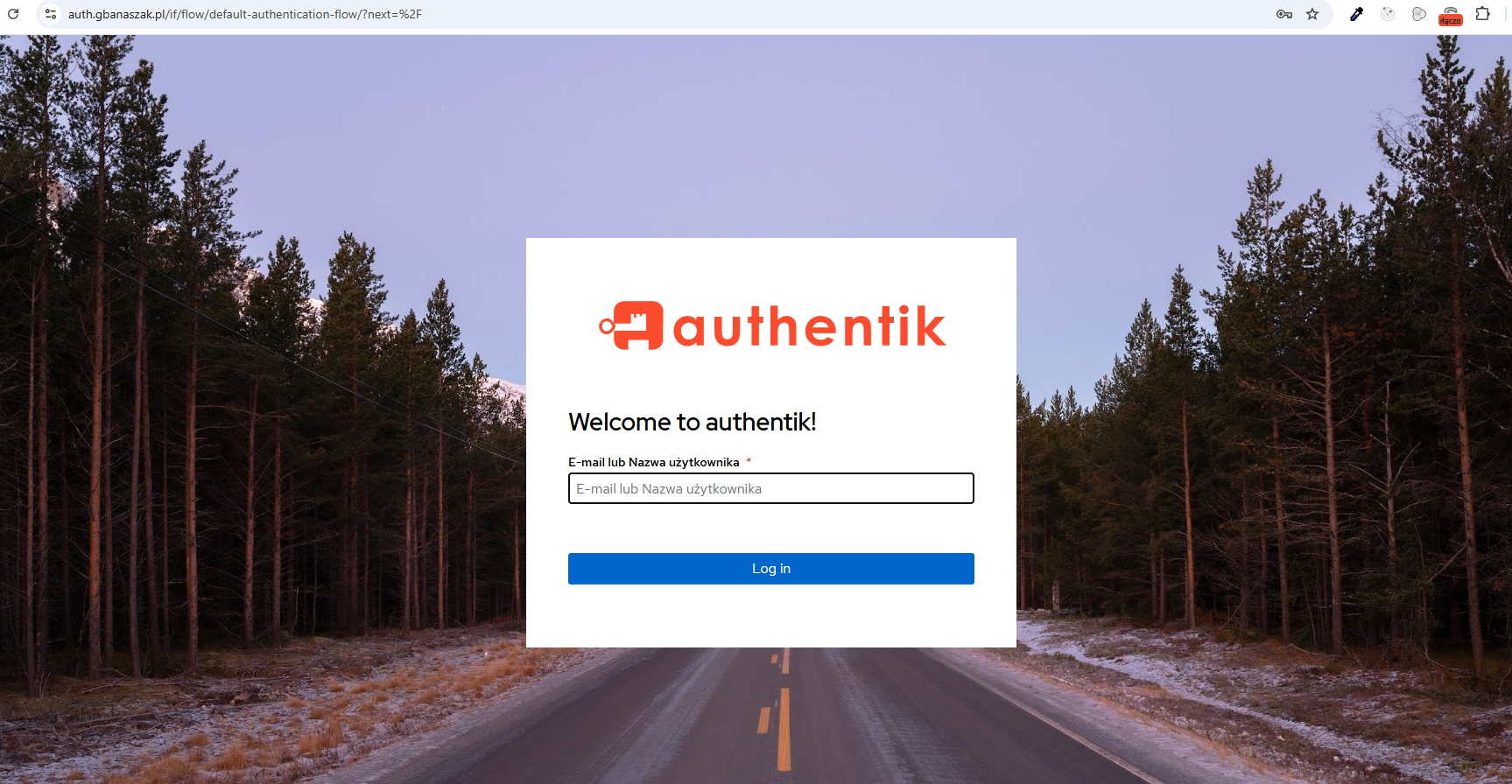

Krok 3: Pierwsze logowanie do panelu administracyjnego Authentik:

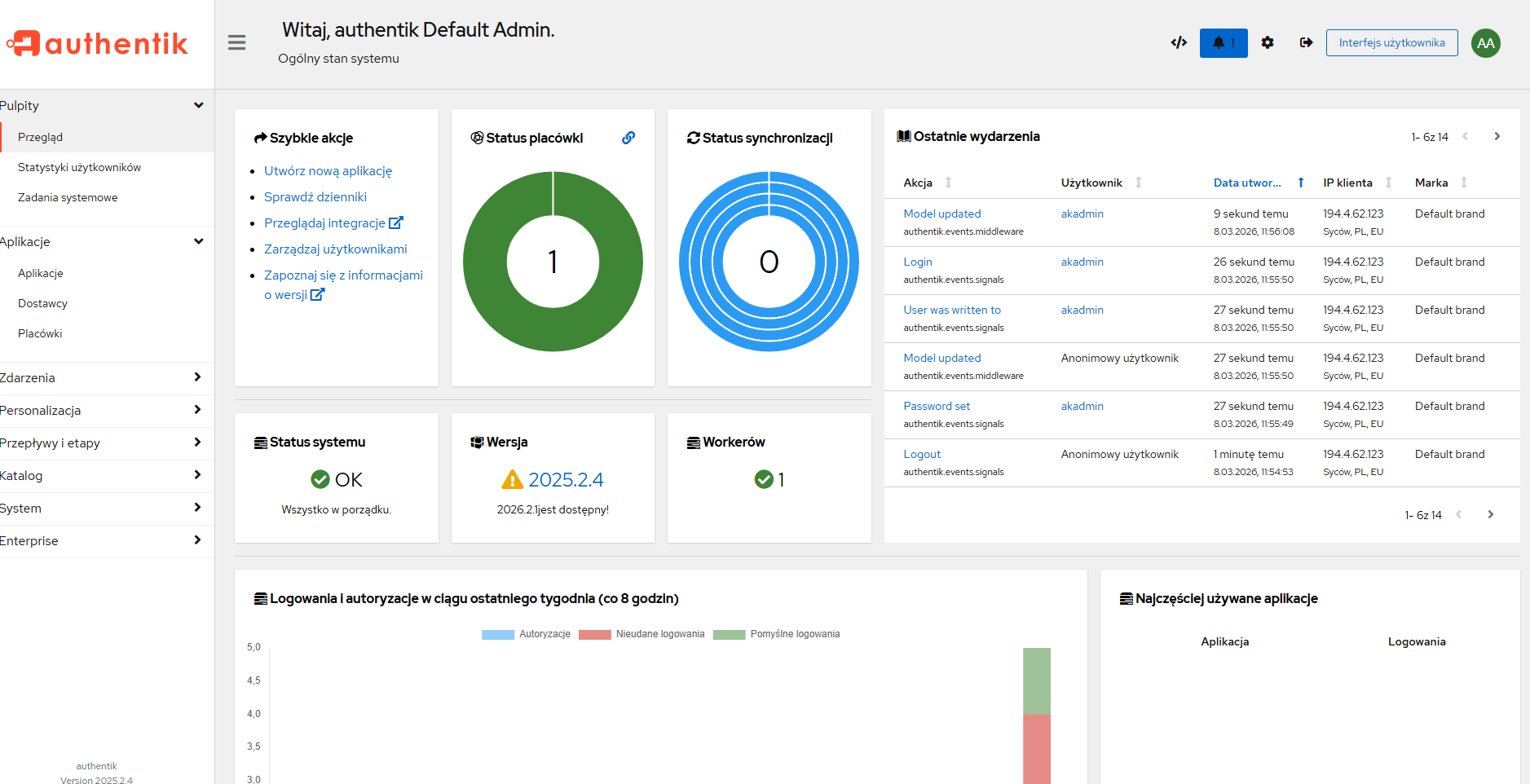

Krok 4: Konfiguracja początkowa dostawcy tożsamości:

4. Wdrożenie i konfiguracja weryfikacji dwuetapowej (MFA/TOTP)

Krok 1: Konfiguracja przepływu (flow) dla uwierzytelniania wieloskładnikowego:

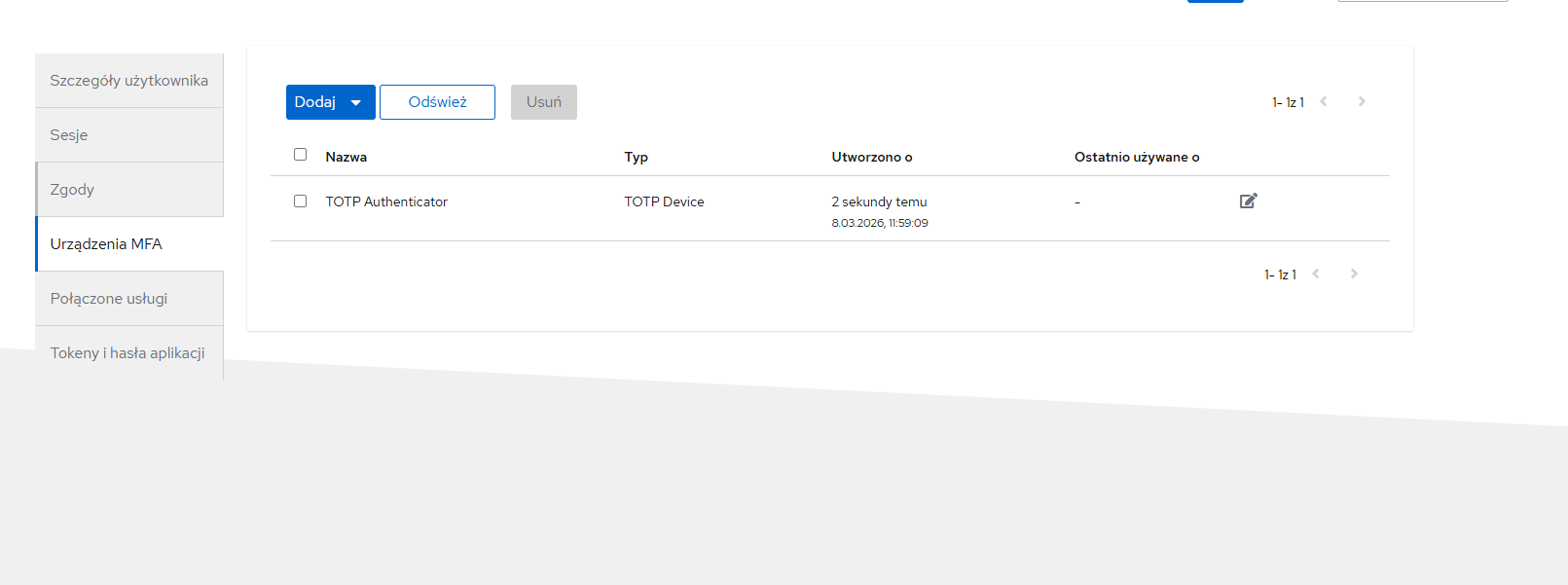

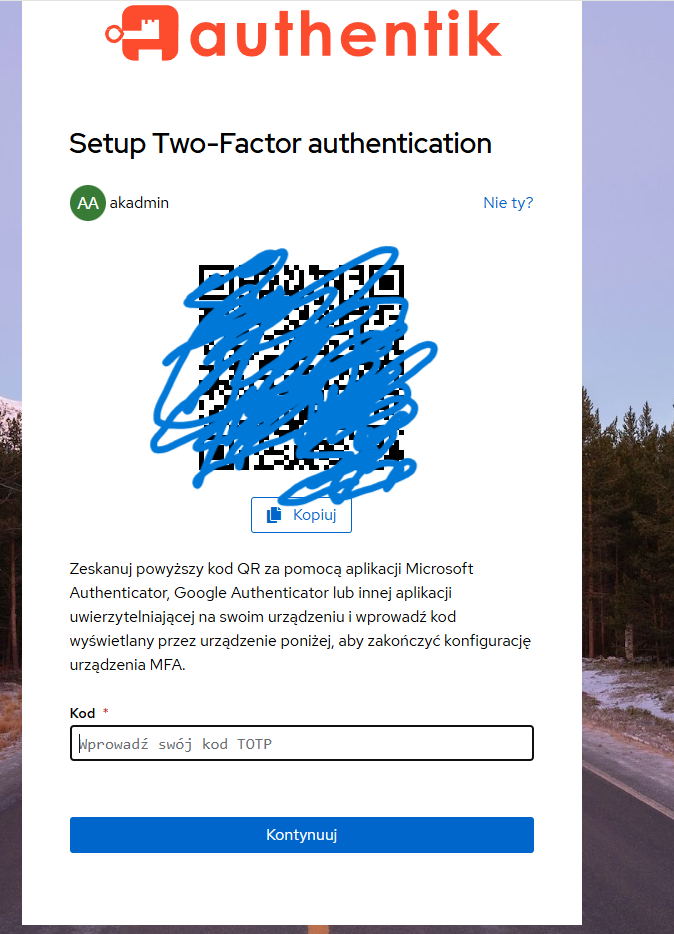

Krok 2: Przypisanie i weryfikacja aplikacji autentykującej (TOTP):

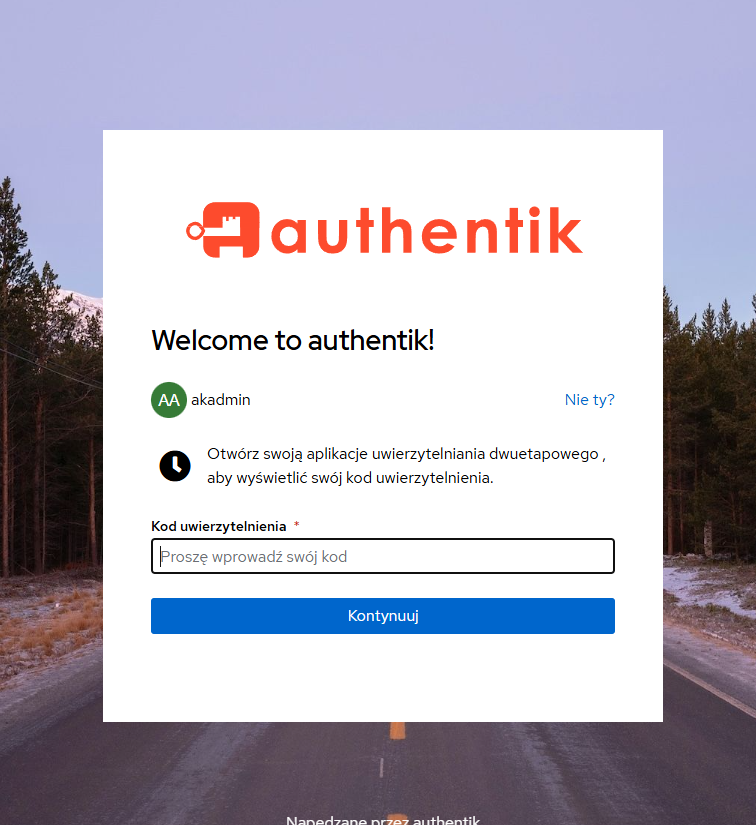

Krok 3: Udane logowanie przy użyciu drugiego składnika:

5. Ochrona aplikacji docelowej (Home Dashboard) za pomocą SSO

Krok 1: Utworzenie nowej aplikacji (Homer) i dostawcy uwierzytelniania (Provider) w Authentik:

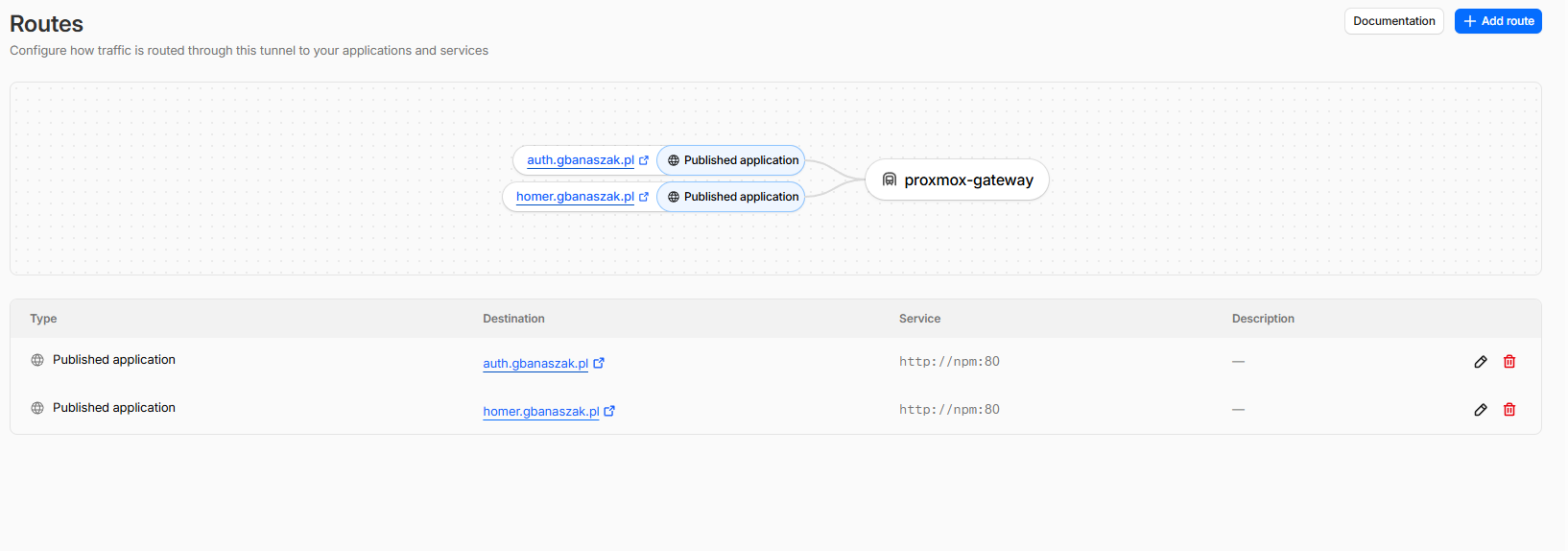

Krok 2: Powiązanie utworzonej aplikacji ze strumieniem logowania (Outpost):

Krok 3: Dostęp do panelu Homer zabezpieczonego warstwą autoryzacji SSO:

6. Podsumowanie środowiska Docker

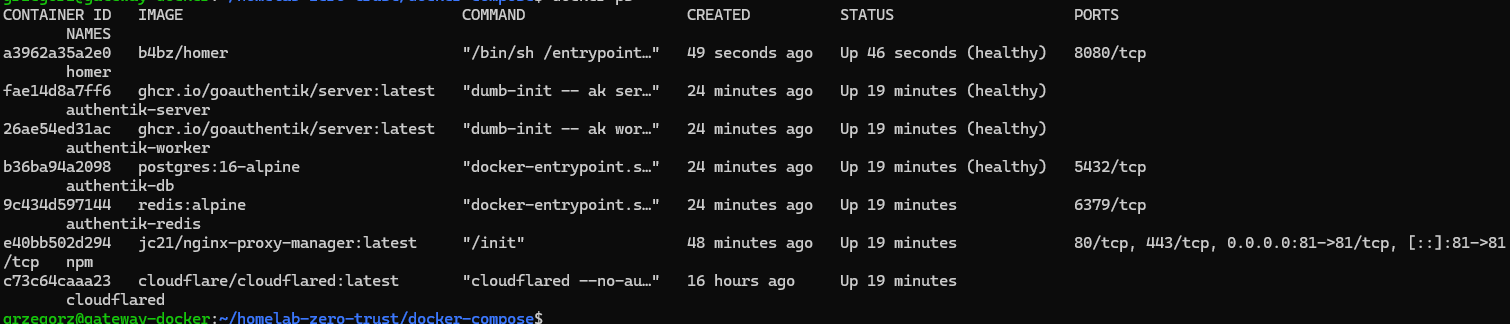

Widok wszystkich uruchomionych i współpracujących ze sobą kontenerów Docker w ramach wdrożonej architektury Zero Trust:
